| 产品特性新标准 | 是否进口否 |
| 产地北京 | 加工定制否 |
| 品牌weidesen | 型号AV1445B |
| 类型线材测试仪 | 外形尺寸485×185×505mm |
| 重量16Kg | 产品用途用于各类射频电子设备或零部件的科研、生产、计量、维修中，也可应用于教学 |
| 规格485×185×505 |
展开

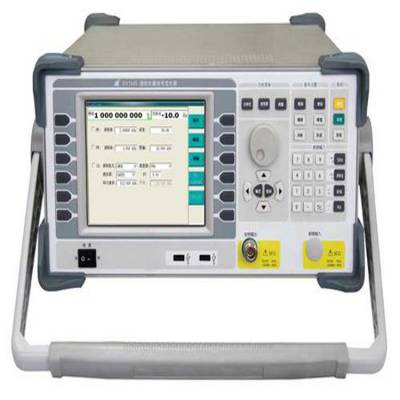

通信矢量信号发生器 场强计 频谱分析仪 测试仪 检测仪 测量仪 AV1445B
通信矢量信号发生器
射频技术在消费电子、通信设备中应用需求与日俱增，如何既保证产品的设计制造质量同时又减少成本、缩短产品上市时间，是工程师面临的新挑战。AV1445系列通信矢量信号发生器是你实现***设计方案的优选，同时能满足你对产品的性能测试和高效批量生产需求。
AV1445系列通信矢量信号发生器采用模块化设计理念，单机具有CW信号发生、通用矢量信号发生、GSM/CDMA/TD-SCDMA/WCDMA/CDMA2000/TD-LTE/FDD-LTE等标准制式信号发生功能。是一款高***的通信测试仪表，可应用于各类射频电子设备或零部件的科研、生产、计量、维修中，也可应用于教学。
主要特点
GSM /TD-SCDMA标准信号发生
l 具有1ksps～40Msps内部信号发生能力
l 实时、可变的多种数字调制格式的矢量信号发生
l 可按用户需求设置的数字调制格式发生功能
l ***的低EVM信号发生能力
l -110dBm～+10 dBm大动态范围、高功率精度的射频信号输出
l 轻便小巧的现场安装和维护工具
l 高***的设备、终端、模块、元器件测试仪器
l 体贴入微的菜单，人性化交互式操作界面
l 中/英文操作界面，TFT真彩液晶显示
l 丰富的程控接口，可自由选择，方便用户实现远程控制及网络升级
l 量身定做的功能，梦寐以求的价格
大动态范围***功率输出
AV1445系列通信矢量信号发生器通过内置程控步进衰减器，可满足多数情况下通信信号的测试要求。
内置多种数字调试格式
内置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式，码元速率1kHz~40MHz，为您进行高质量数字通信信号发生提供了**的解决手段。
内置多种数字调试格式
内置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式，码元速率1kHz~5MHz，为您进行高质量数字通信发生提供了**的解决手段。
典型应用
芯片研发和终端生产非信令测试
模拟GSM /TD-SCDMA等标准的基站信号。
基站综合测试
AV1445系列通信矢量信号发生器内部集成了独立的GSM /TD-SCDMA等标准制式信号发生模块、调制干扰信源模块和CW波发生模块，可以与外置信道仿真器组合实现基站的一致性测试系统。不仅可以实现基站在Fading和AWGN条件下的接收性能，还可以实现基站接收灵敏度、ACS、阻塞和接收互调等射频指标的测试。
本振替代功能
AV1445通信矢量信号发生器可在射频无线通信频段250kHz～3GHz的范围内，完成发射机、接收机的本振替代，方便研发和生产测试，另外还能通过标准的GPIB、USB、TCP/IP等接口由计算机控制进行快速自动测试。
射频特性测试
AV1445通信矢量信号发生器可对放大器、混频器、接收机的交调失真进行测试，和频谱分析仪配合，可以完成对天线、放大器和衰减器等设备的带宽、频响、增益等射频特性测试。
通信矢量信号发生器 | |
频率范围 | AV1445：250kHz～3GHz； AV1445A：250kHz～4GHz； AV1445B：250kHz～6GHz |
输出功率范围 | -110dBm～10dBm |
功率分辨率 | 0.1dB |
优良电平精度 | ±1dB |
噪声边带 | -90dBc/Hz @10kHz频偏(载频1200MHz) |
谐波 | ≤-20dB |
非谐波 | ≤-50dB |
发生信号调制格式 | BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM |
码元速率 | 1ksps～40Msps |
IQ调制带宽 | 160MHz |
脉冲成形滤波器 | 高斯型、升余弦型、方根升余弦型 |
误差矢量幅度EVM | ≤3%rms |
幅度误差 | ≤3%rms |
TD-LTE/FDD-LTE标准信号发生 | |
频率范围 | 20MHz～6GHz |
物理层信道 | RS、PSS、SSS、PBCH、PCFICH、PHICH、PDCCH、PDSCH（DL）RS、PRACH、PUCCH、PUSCH |
调制类型 | QPSK, 16QAM, 64QAM（DL PDSCH）； QPSK, 16QAM（UL PUSCH） |
带宽 | 1.4 MHz, 3 MHz, 5 MHz, 10 MHz, 15 MHz,20 MHz |
发射EVM | 1%RMS、3%peak（TDD：20MHz带宽、100RB） |
输出电平精度 | 0.1dB |
信道功率 | –30 dB ~ +0 dB 相对RS功率 （PSS, SSS, PBCH, PCFICH, PHICH,PDCCH, PDSCH） –30 dB ~ +0 dB 相对RS功率（PHICH） |
频率误差 | <20Hz |
CDMA/TD-SCDMA/WCDMA /CDMA2000标准信号发生
频率范围 | 20MHz～6GHz | |
波形质量ρ | >0.9999 | |
误差矢量幅度EVM | <1.0%symbol、<2.0%rms、<4%peak | |
频率误差 | 优于±10 Hz | |
相位误差 | 优于±4° | |
占用带宽 | <1.6MHz | |
邻道抑制功率比 | >53dB@1.6MHz、>61dB@1.6MHz（在输出信号*大时测量） | |
码域功率 | >30dB | |
GSM标准信号发生 | ||
频率范围 | 20MHz～6GHz | |
调制格式 | GMSK、8PSK | |
发射EVM | <2%RMS（8PSK） | |
输出电平精度 | 0.1dB | |
信道功率 | –30 dB ~ +0 dB 相对RS功率 （PSS, SSS, PBCH, PCFICH, PHICH,PDCCH, PDSCH） –30 dB ~ +0 dB 相对RS功率（PHICH） | |
相位误差 | <1°RMS,<4°peak（GMSK） | |
频率误差 | <20Hz | |
整机 | ||
远控接口 | GPIB(标准)、USB(标准)、网口(标准)、RS232(选件) | |
显示屏 | TFT-LCD | |
操作界面 | 中文/英文 | |
外形尺寸 | 485mm×185mm×505mm(宽×高×深) | |
重 量 | 约16公斤 | |
电 源 | 交流220V±10%、50Hz±10% 功耗：约100W | |
工作温度 | 0℃ ～+40℃ | |
